ОТРАЖАЮЩАЯ ТЕПЛОИЗОЛЯЦИЯ ПОЛОВ



 ТЁПЛЫЙ ВОДЯНОЙ ПОЛ

 Первый Этаж

1. С начала раскатываем гидроизоляцию Изолон;
2. Крепим гидроизоляцию ИЗОЛОН к лагам пола с помощью степлера. Места крепления проклеиваем гидроизоляционным скотчем;
3. Укладываем между лагами чернового пола минераловатную теплоизоляцию. При нормальной теплоизоляции фундамента, толщина минераловатной изоляции 50 мм. достаточна;
4. Укладываем отражающую изоляцию ИЗОЛОН с фольгой (фольгой внутрь помещения). Крепим с помощью степлера к лагам;
5. Делаем пазы в лагах, для прохождения трубы с теплоносителем;

6. Укладываем трубу, по которой пойдет теплоноситель от котла, предварительно поместив трубу в изоляцию в местах прохождения через холодные зоны, для предотвращения теплопотерь;

7. Зашиваем половой доской. Теплый пол в частном доме готов. Время прогрева пола составляет от 9 до 16 часов.

Второй и последующие Этажи

1. С начала делаем обрешетку на лагах (с низу);

2. Раскатываем гидроизоляцию Изолон, крепим к лагам пола и обрешетке с помощью степлера. Места крепления проклеиваем гидроизоляционным скотчем;
3. Укладываем между лагами чернового пола теплоизоляцию Кнауф Инсулейшн (толщина 50 мм.);
4. Укладываем отражающую изоляцию ИЗОЛОН с фольгой (фольгой внутрь помещения). Крепим с помощью степлера к лагам;

5. Делаем пазы в лагах, для прохождения трубы с теплоносителем;

6. Укладываем трубу, по которой пойдет теплоноситель от котла, предварительно поместив трубу в изоляцию в местах прохождения через холодные зоны, для предотвращения теплопотерь;

7. Зашиваем половой доской. Теплый пол в частном доме готов. Время прогрева пола составляет от 9 до 16 часов.


      1                                                      2



      3                                                      4



      5                                                      6





  ОТРАЖАЮЩАЯ ИЗОЛЯЦИЯ ИЗОЛОН В СИСТЕМЕ «ТЁПЛЫЙ ПОЛ»

В конструкции пола отражающая изоляция применяется как:

• Дополнительная теплоизоляция пола;
• Теплоизоляция под электрический или водяной теплый пол;
• Снижение уровня ударного шума в помещениях.

В системе «теплый пол», отражающая изоляция ИЗОЛОН, является идеальной основой под нагревательный кабель.

Фольгированное покрытие, материала ИЗОЛОН, равномерно и полно отражает, распределяет тепло, по всей площади теплого пола.

Низкая степень сжатия, отсутствие тепловой усадки, высокие механические свойства ИЗОЛОНа, в отличие от похожих материалов, не дают прокладке в системе "плавающий пол", разрушаться в процессе эксплуатации, дольше по времени сохранять остаточное тепло.


Укладка системы «теплый пол» происходит следующим образом: укладываем отражающую изоляцию "ИЗОЛОН" на плиты перекрытия, отражающей (фольгированной) поверхностью внутрь комнаты, укладка происходит стык в стык, швы проклеиваются алюминиевым скотчем для дополнительной гидроизоляции; На поверхность тёплого пола укладывается тонкая полиэтиленовая плёнка, которая будет сохранять алюминиевую поверхность фольги от «агрессивного» воздействия стяжки.

Нагревательный кабель или трубы для теплого пола укладывается в соответствии с проектом, при этом необходимо избегать повреждения трубы, нагревательного кабеля случайным повреждением (хождение по уложенному кабелю в обуви, ставить емкость с раствором на кабель, предупреждение падения инструмента на пол), во избежании повреждения изоляции кабеля, поверх заливается цементно-песчаная стяжка.

1. Перекрытие;

2. Отражающая теплоизоляция ИЗОЛОН;

3. Греющий кабель;

4. Цементная стяжка;

5. Напольное покрытие.

  ПЛЁНОЧНЫЙ ТЁПЛЫЙ ПОЛ. МОНТАЖ

Нагревающаяся пленка, изготовленная по высоким технологиям – это новый экзотермический материал, разработанный с учетом предпочтений потребителей, экологически чистый, экономичный, легкий в эксплуатации и безопасный. На тонком экзотермическом материале со специальным графитовым покрытием установлены электроды, при сопротивлении которых пленка излучает тепло.



В отличие от существующих обогревателей, пленка равномерно распределяет тепло и сохраняет его максимально эффективно. Так как в пленке используется графит, электромагнитные волны блокируются. Повреждение одного сегмента пленки не испортит всю нагревательную систему, поэтому теплый электрический пол может продолжать свою работу непрерывно.

Пленка представляет собой систему лучистого обогрева на основе дальнего инфракрасного излучения и может использоваться как основная или дополнительная система отопления в любом типе жилищного и любого другого гражданского строительства (жилые и офисные помещения, промышленные объекты, универсамы, больницы, школы, а так же в строительстве наземно-подземных сооружений (подогрев подъездных путей, взлетно-посадочных полос, площадок для парковки, открытых лестничных клеток, спортивных площадок)).

Так же с помощью пленки можно обогревать не только пол, но и любые горизонтальные, вертикальные и не только плоские поверхности, а так же крыши, потолки, предметы интерьера. Пленка может использоваться при создании различных по площади и конфигурации локальных источников тепла.

Пошаговая инструкция по монтажу теплого пола:

1. Определите площадь поверхности, на которую будет производиться установка теплого пола.

Не требуется обязательно покрывать пленкой все 100% поверхности пола. По рекомендации производителя укладывается 75—80% от общей площади, причем, отступая по периметру помещения, с расчетом на мебель (кухонный гарнитур, стиральная машина, плита, холодильник, диван, шкаф и т. д.).

2. Теплоизоляция теплого пола.

Необходимым условием для укладки пленки под любое покрытие является применение теплоизоляции – лучше всего подойдет—ИЗОЛОН.

ИЗОЛОН является экологически чистым материалом, останавливающим тепло на всех  путях его распространения: теплопроводность, конвекция. Т.к. пленочный теплый пол имеет открытые места для крепления проводов ( не изолированные), то использование отражающей изоляции с алюминиевой фольгой нельзя. В этом случае применяется Изолон Марки ППЭ 1001,6, плотности 100 кг./м.куб. и толщины 1,6 мм.
ИЗОЛОН укладывается на поверхность, которую требуется закрыть пленкой и скрепляется скотчем. После того, как поверхность подготовлена, прямо на ИЗОЛОН можно укладывать пленку.

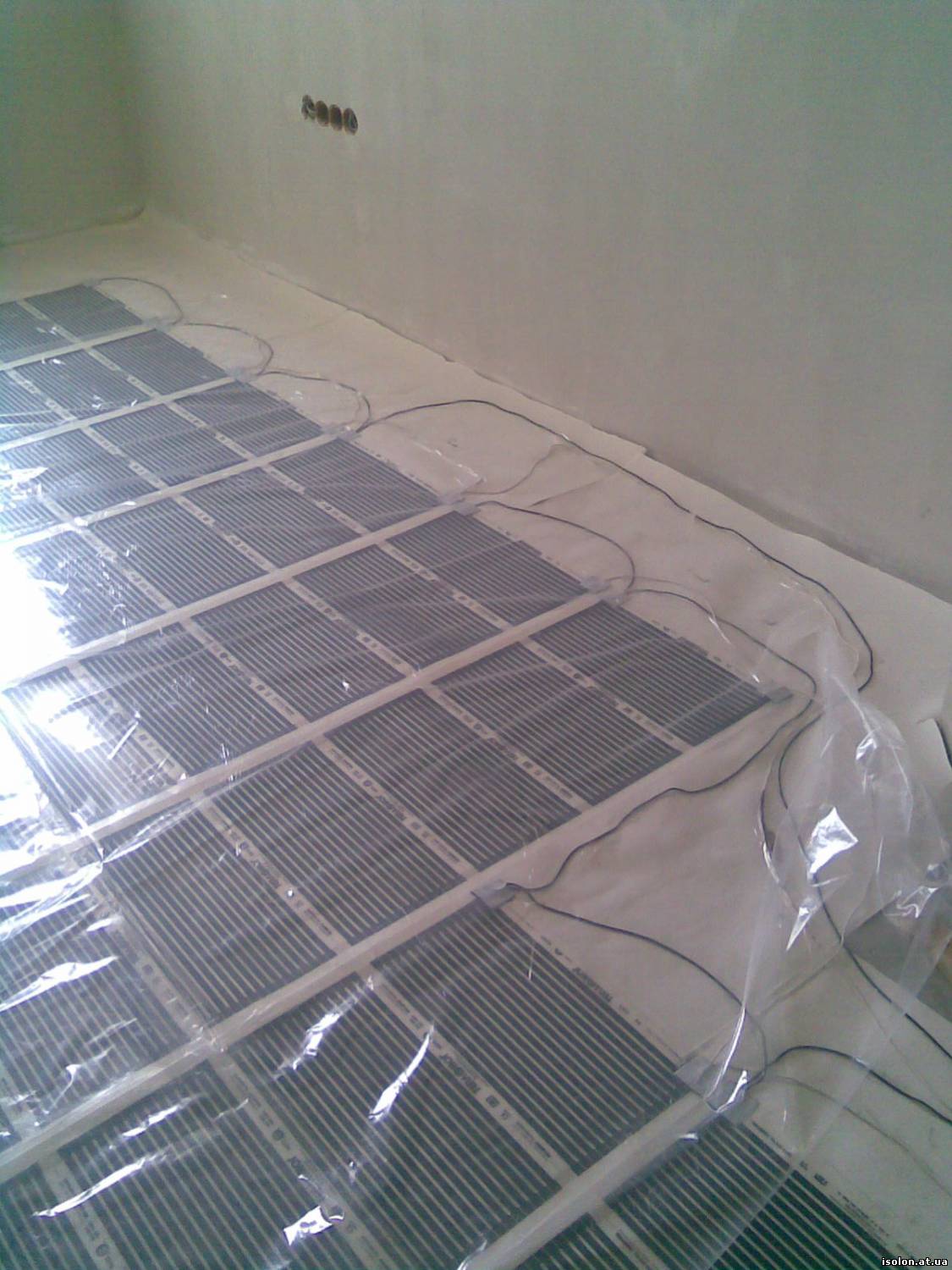

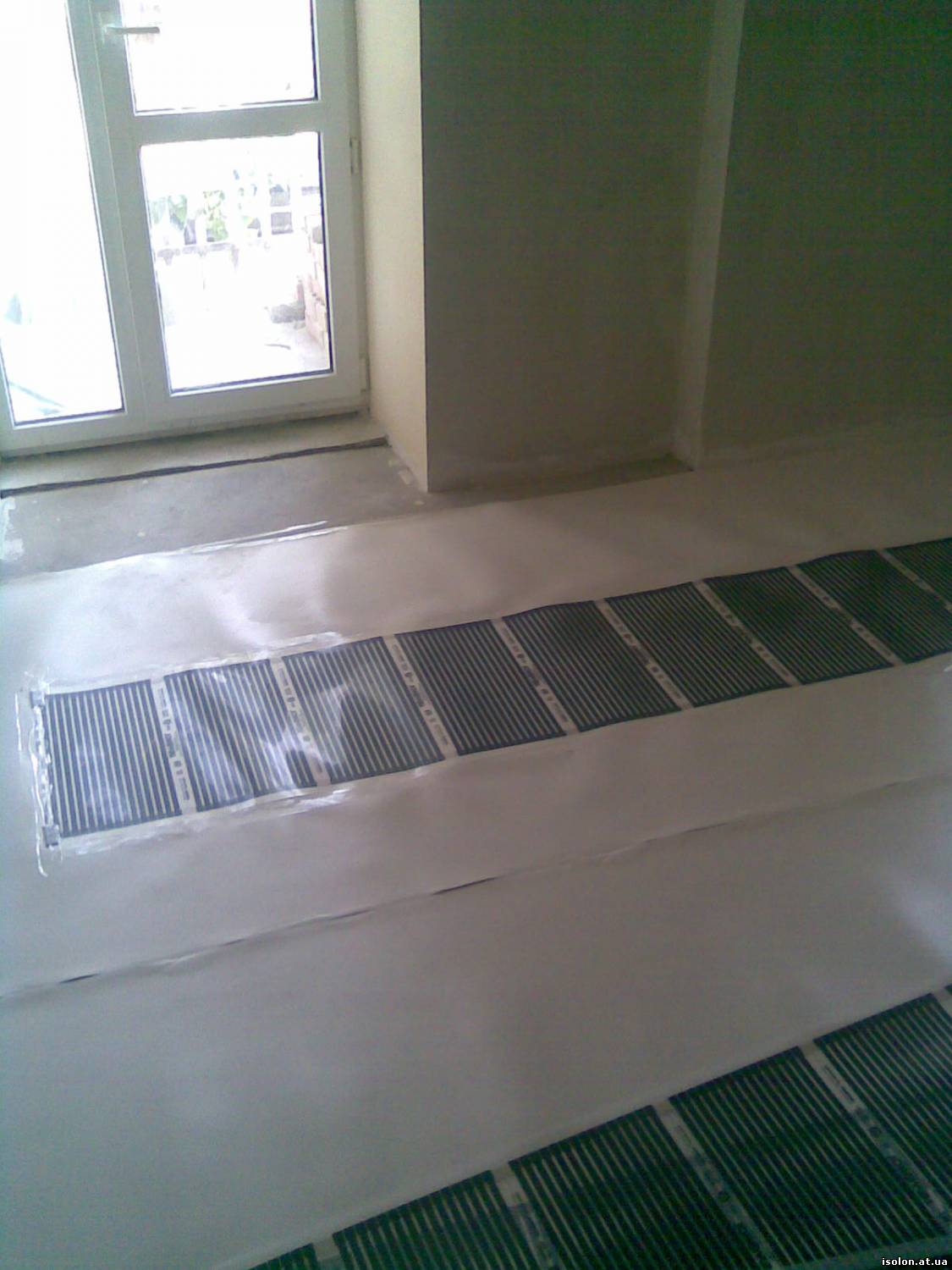

3. Уложите термопленку поверх теплоизоляции.

Укладывать пленку желательно по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Места подключения проводов стараться выводить под плинтус или к самому краю покрытия, а сaму пленку закрепите  скотчем к ИЗОЛОНу, чтобы исключить ее сдвиг в процессе дальнейшей укладки напольного покрытия.

При монтаже теплого пола нельзя допускать наложения пленки друг на друга.

4. Подключение терморегулятора.
5. Подключение проводов для монтажа к термопленке теплого пола. Изоляция мест подключения.
6. Подключение соединительных проводов к терморегулятору.
7. Установка датчика теплого пола: закрепите термодатчик к терморегулятору.
8. Подключение терморегулятора теплого пола к электрической сети.

9. Проверьте работу системы теплого пола после монтажа. Уложите напольное покрытие.

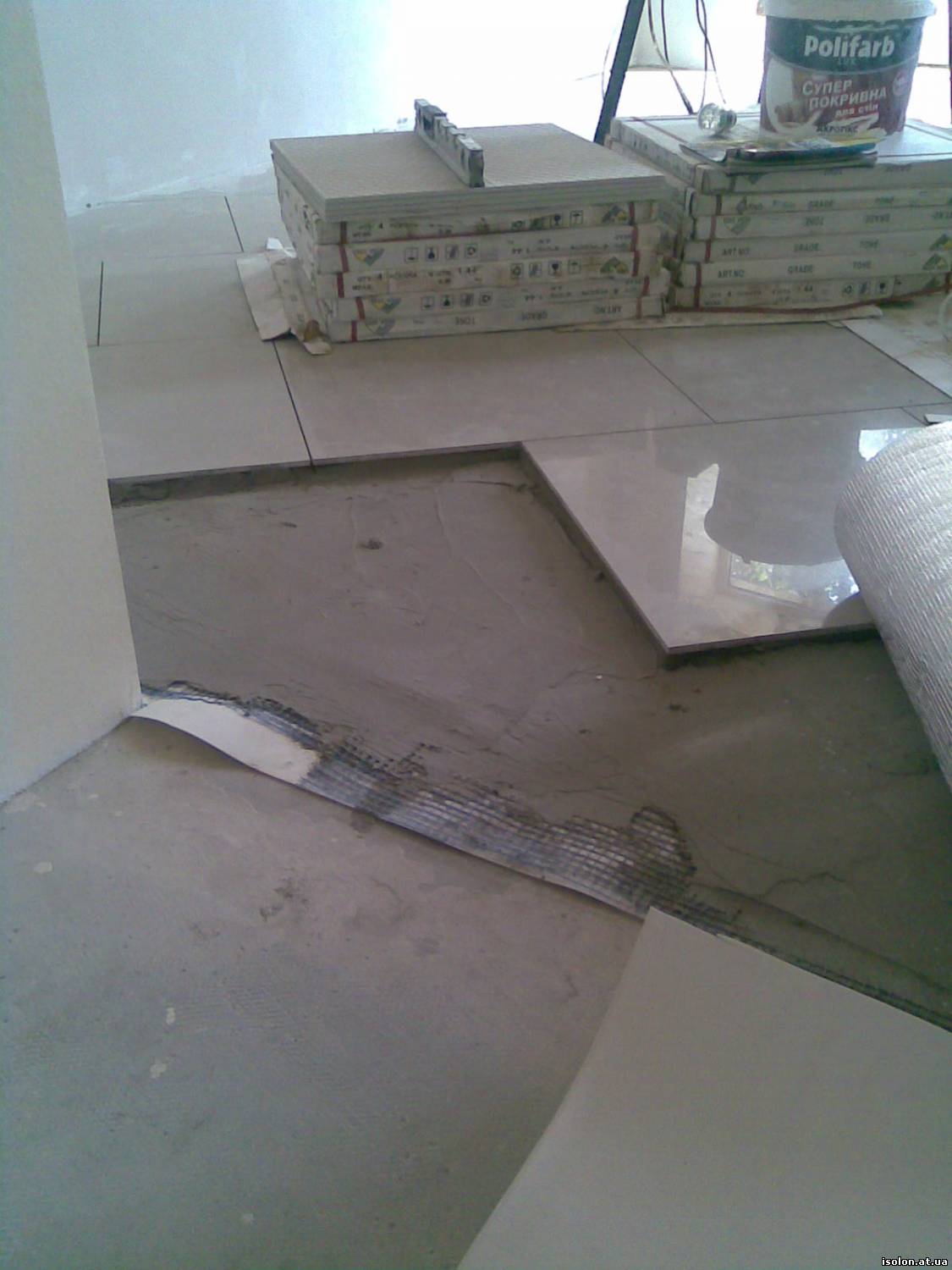

10. Если на пол будет укладываться кафель, то необходимо перед нанасением клея уложить полиэтиленовую плёнку, чтобы защитить контакты от окисления.
