БАЗАЛЬТОВЫЕ СКРОЛУПЫ
Теплоизоляция «Скорлупа»
представляет собой цилиндры различной толщины и диаметра, изготовленные из
теплоизоляционного материала «базальтовое волокно» большой плотности (75
кг/м3). Цилиндры имеют продольный V-образный разрез,
что обеспечивает удобство
монтажа и предотвращает образование "мостика холода" в изделии, что
позволяет неоднократно применять этот вид теплоизоляции без ухудшения
эксплуатационных свойств. Длинна цилиндра 1 м.п.
Область применения: Термоизоляция трубопроводов, паропроводов, дымоходов,
теплообменных аппаратов с температурой теплоносителя до +250°С. При
использовании для наружных работ и внутри помещения.
Цилиндры могут быть выполнены с покрытием алюминиевой фольгой, которая повышает
его износостойкость.
Монтаж цилиндров
Как правило, монтаж тепловой изоляции начинают от фланцевого соединения.
Цилиндры устанавливают вплотную друг к другу с разбежкой горизонтальных швов и

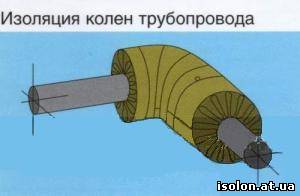

закрепляют на трубопроводе бандажами. Отводы монтируются, разрезая на сегменты
цилиндр.
Защитное покрытие может крепиться бандажами или винтами. Для изоляции
трубопроводов, расположенных в помещении, и с положительными температурами
транспортируемых веществ цилиндры, кашированные алюминиевой фольгой,
допускается применять без защитного покрытия.
Подбор толщины теплоизоляции
|
Внутренний диаметр цилиндра, мм |
Температура теплоносителя, °С |
|||||||
|
100 |
150 |
200 |
250 |
|||||
|
В |
О |
В |
О |
В |
О |
В |
О |
|
|
34 |
30 |
30 |
30 |
30 |
30 |
40 |
30 |
40 |
|
48 |
30 |
30 |
30 |
30 |
30 |
40 |
30 |
40 |
|
57 |
30 |
30 |
30 |
40 |
30 |
40 |
30 |
50 |
|
76 |
30 |
40 |
30 |
40 |
40 |
50 |
40 |
60 |
|
89 |
30 |
40 |
30 |
40 |
40 |
50 |
40 |
60 |
|
108 |
40 |
50 |
40 |
50 |
40 |
60 |
40 |
60 |
|
133 |
40 |
50 |
40 |
50 |
40 |
60 |
40 |
60 |
|
159 |
40 |
50 |
40 |
50 |
40 |
60 |
40 |
60 |
|
219 |
40 |
50 |
50 |
60 |
50 |
70 |
50 |
70 |
|
273 |
50 |
60 |
50 |
70 |
60 |
80 |
60 |
80 |
|
324 |
50 |
60 |
60 |
70 |
60 |
80 |
60 |
80 |
где: В – цилиндры используются внутри помещения;
О – цилиндры используются на открытом воздухе.
